一、锂电池为什么需要保护？

锂电池，尤其是锂离子和锂聚合物电池，具有能量密度高、重量轻等优点，但它们对使用条件非常敏感：

过充： 可能导致内部压力升高、发热、甚至起火爆炸。

过放： 会永久性地损坏电池，导致容量严重下降且无法恢复。

过流/短路： 会产生大量热量，引发热失控，是极其危险的情况。

因此，任何锂电池组（从手机到电动汽车）都必须配备电池保护板。

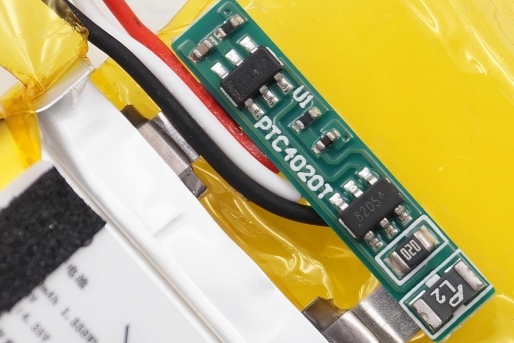

二、锂电池保护板的经典架构

一个典型的锂电池保护电路通常包含以下核心部分：

1、保护IC： 这是保护板的“大脑”。它实时监控电池的电压（防止过充/过放）和电流（通过检测MOSFET两端的电压降来间接判断）。

2、MOSFET开关： 这是保护板的“执行机构”。根据保护IC的指令，导通或切断充电/放电回路。通常是两个MOSFET背对背连接，分别控制充电和放电。

3、PPTC： 这是保护板的“可恢复保险丝”和“温度传感器”。它与保护IC和MOSFET协同工作，提供第二道防线。

三、PPTC在锂电池保护中的具体作用与优势

PPTC的核心特性是：在正常温度下阻抗很低；当流过它的电流过大或环境温度升高时，其自身发热导致温度急剧上升，阻抗会非线性地急剧增大（称为“跳闸”或“动作”），从而有效地限制电路中的电流。当故障排除、电流消失后，PPTC冷却下来，阻抗恢复至低阻状态，电路恢复正常。

在锂电池保护中，PPTC主要提供以下两种关键保护：

1. 过流和短路保护

工作原理：

在正常放电电流下，PPTC处于低阻状态（通常只有几十毫欧），对电路影响很小。

当负载异常导致电流过大，或发生短路时，大电流会使PPTC迅速发热并跳闸，将电流限制在一个很低的水平（通常只有几毫安到几十毫安）。

这起到了一个可复位保险丝的作用，防止电池因持续的大电流放电而损坏、鼓包或发生危险。

与保护IC/MOSFET的协同：

保护IC也能检测过流并关闭MOSFET。但MOSFET在切断大电流（尤其是短路电流）的瞬间会承受非常大的应力，有被击穿的风险。

PPTC的动作速度虽然不如MOSFET快，但它能吸收并耗散大量的能量，分担了MOSFET的压力，提高了整个保护系统的可靠性。即使MOSFET未能及时关断，PPTC作为后备保护也能启动。

在短路故障解除后，PPTC可以自动恢复，而如果是单一保险丝，则需要人工更换。

2. 过热保护

这是PPTC一个非常独特且重要的功能。

工作原理：

PPTC的动作是由温度触发的，这个温度来自于其自身的发热（由过流引起）和/或外部环境温度。

如果电池因为内部缺陷、外部高温环境或在设备内被紧密封装等原因导致温度异常升高，即使电流没有超标，PPTC也能感知到环境温度的上升。当温度达到其动作点（例如85°C, 105°C等）时，它同样会从低阻态转变为高阻态。

重要性：

锂电池在高温下工作是极其危险的，会加速其老化和失效过程。

传统的保护IC和MOSFET主要监控电参数（电压、电流），对电池本体的温度感知能力有限或需要额外的温度传感器。

PPTC物理上紧贴电池安装时，它就能作为一个直接、被动的温度传感器和开关，在电池温度过高时切断电路，提供至关重要的热保护。

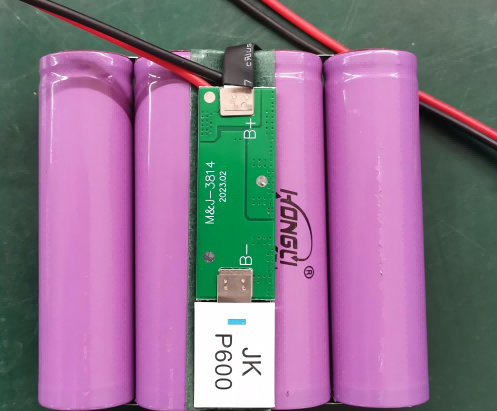

四、PPTC在应用中的布局

在实际的电池保护板或电池包中，PPTC通常有两种常见的布局方式：

串联在主回路中：

这是最常见的方式。PPTC直接串联在电池的输出正极或负极上。它可以同时对过流和外部高温提供保护。

与保护IC配合，放置在MOSFET之前：

这种布局可以更好地保护MOSFET免受大电流冲击。

五、PPTC的局限性

尽管PPTC非常有用，但它也有局限性，需要与保护IC和MOSFET配合使用才能构成完善的保护：

不能防止过充： PPTC无法检测电压，因此无法阻止因充电器故障导致的过充。这是保护IC的职责。

有额定电压限制： PPTC有最高工作电压，在选择时必须确保其高于电池组的最高电压（如充满电时的电压）。

存在内阻和压降： 即使在未触发状态，PPTC的低阻值也会在超大电流下产生一定的压降和功耗。

动作后需要冷却时间： 触发后不能立即恢复，需要一定的时间冷却。在频繁脉冲放电的应用中可能不适用。

保持电流与触发电流： 需要根据设备的最大正常工作电流（保持电流）和需要保护的过流值（触发电流）来精确选型。

总结

PPTC自恢复保险丝在锂电池保护中是一个不可或缺的、多功能的被动保护元件。 它的核心价值在于：

提供可恢复的过流和短路保护，避免了更换保险丝的麻烦。提供独特的、被动的过热保护，直接响应电池或环境温度的异常升高。与主动的保护IC/MOSFET系统协同工作，作为一道可靠的物理屏障，增强了整个电池保护系统的鲁棒性和安全性。

因此，在几乎所有消费电子产品的锂电池包中，如手机、笔记本电脑、蓝牙耳机、移动电源等，你都能找到PPTC的身影。
