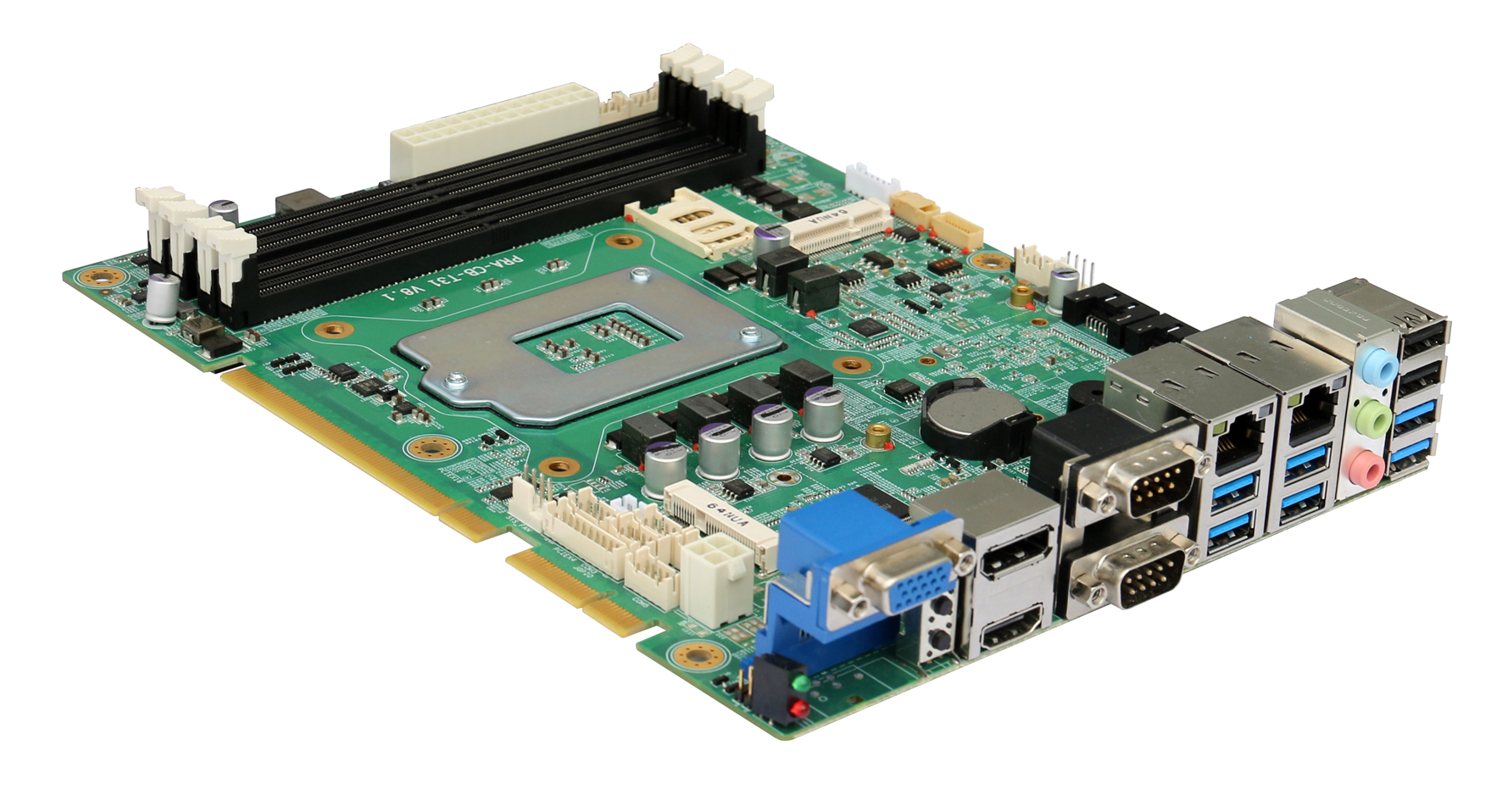

一、工控主板产品的电气结构与功能：

工控主板的电气结构非常复杂，通常采用4~6层线路布线。主要由电源电路、通讯解码电路、耦合输出电路、中心译码电路、LCD显示电路等等组成。电源电路提供所有后续解码输出适应电压。一般工控主板其大概电气电路原理框图如下：

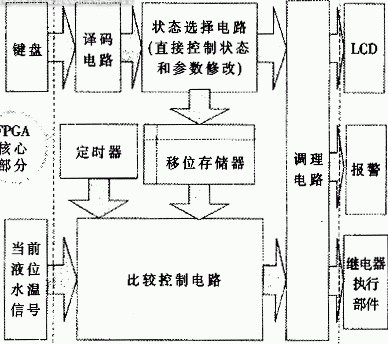

二、PPTC自恢复保险丝（以下简称PPTC）在工控主板产品的具体应用情况：

1、PPTC做主板电源之间的过流保护，LCD显示电源过流保护，PGA核心电路过流保护，主要应用于各级电源以及信号线短路过流线路中。

2、PPTC在工控主板上主要解决内部和外部短路过载保护问题。
工控主板在使用时因长时间连续工作，CUP容易发热，另外也有电源电路，其他电路因为故障而出现电路中的电流过大，烧毁主板中关键的电路以及芯片设备。无论过载、短路，接错电源，都将使电路中的电流、急剧升高，通讯线路，主机解码电路，后续设备可能烧坏，所以必须加以保护。

3、工控主板中由12V直流供电，一把会用到应用如下的PPTC型号：BSMD1812-300-16V、BSMD1812-110-16V等。

4、在工控主板电路保护中也有应用一次性保险丝或者不用保险丝的。一次性保险丝是传统的保护应用方案，该方案的优点是成本低，但这种应用已逐步淘汰，因为一次性保险丝只针对过流过载而熔断，没有自动恢复功能，所以给用户造成很大的不便。而相反，PPTC能多次重复使用，不用手工更换保险丝，这样大大降低了产品的返修率，提高了客户的使用满意度。
