安检门是一种检测人员有无携带金属物品的探测装置,又称金属探测门,广泛应用在机场、车站、商超、展览馆等人流密集的公共场所,以确保公共安全。安检门原理由晶振产生3.5-4.95M的正弦振荡,由分频器分频为7.6K左右正弦波,经三极管与线圈进行功率放大后输入门板(7区)大线圈进行电磁波发射,由门内1-6区线圈分别进行接收。接收后,将接收到的信号与基准信号进行了比较,发现变化后,改变采集卡输出电平,CPU在280毫秒内对6个区位采集卡数据进行扫描,判断金属所在区位并输出显示。
为避免安检门控制器电源输入因负载短路造成燃烧风险,需要在电源输入加一颗PPTC自恢复保险丝做过流保护,其选型参考条件如下:
工作电压:一般是12V±5%,以1.2倍过压考量,选择电压16V即可;
工作电流:与所接负载功率相关,输入电流一般为3A左右,[敏感词]不会超过5A,选择工作电流5A即可;
待机功耗:要求低功耗,获得更长待机时间。

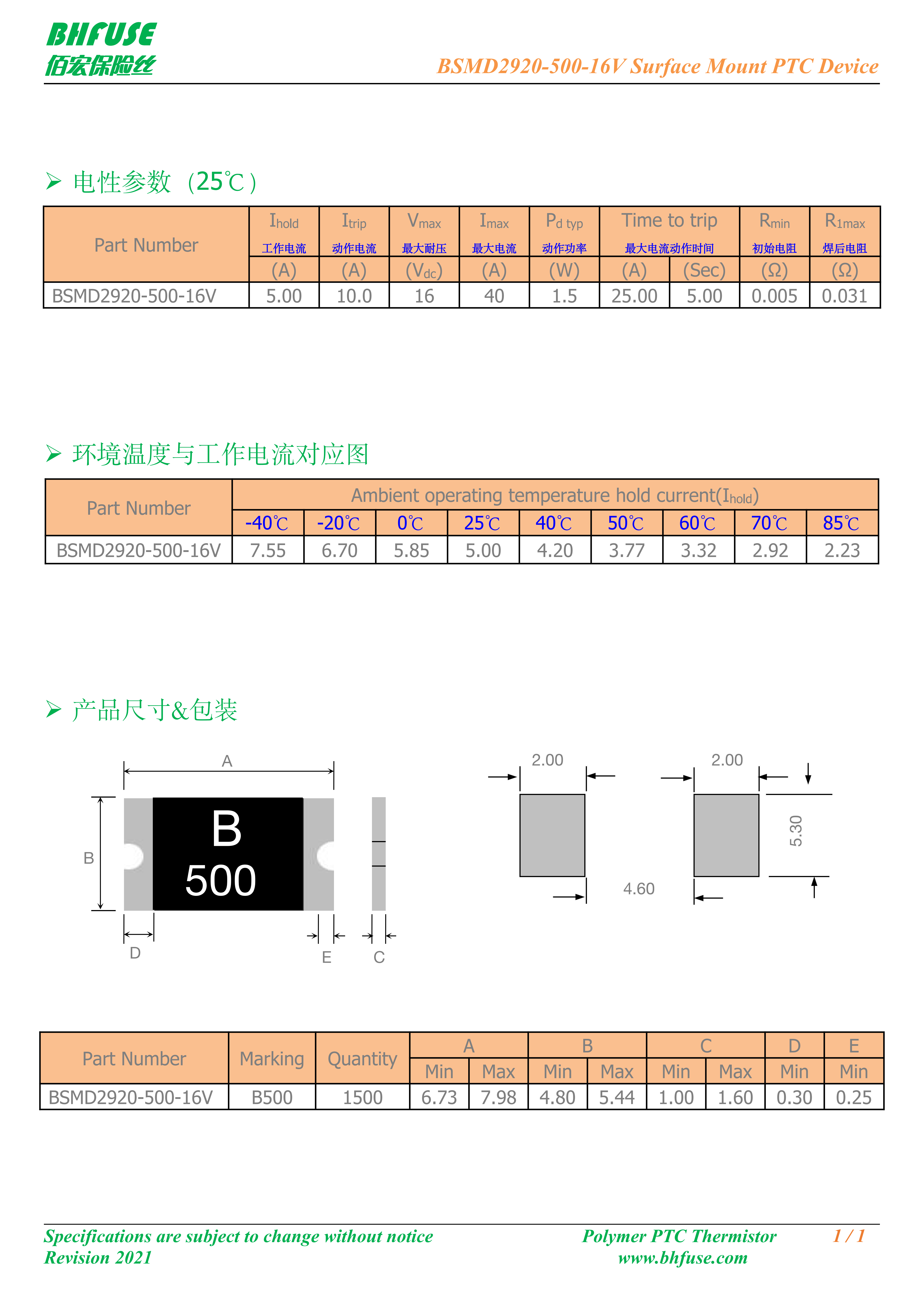

结合以上要求,推荐BHFUSE/佰宏实业自恢复保险丝BSMD2920-500-16V,2920封装,工作电压16V,常温25℃下工作电流5A,可承受[敏感词]故障电流40A,工作温度范围-40℃~85℃,电性参数如下图所示:
