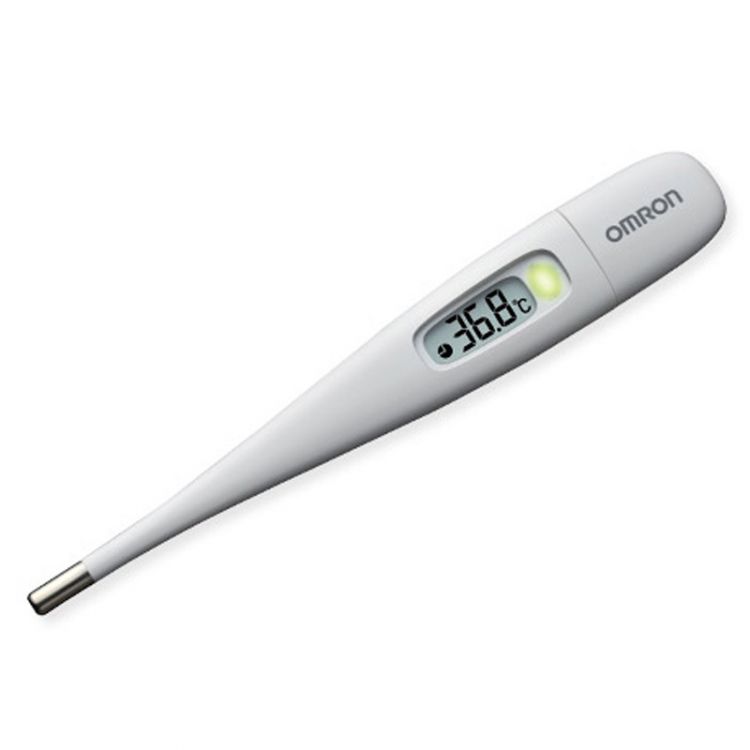

目前市面上可充电式温度计常用1254可充电锂离子纽扣电池,为避免因短路或过载导致锂电池出现爆炸风险,通常都会在电池正极输出串入一颗PPTC自恢复保险丝做过流保护。

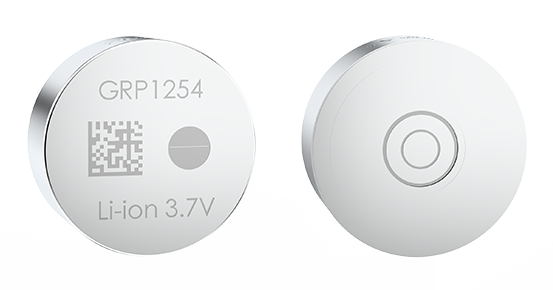

纽扣锂电池参数:
类型:可充电锂离子、锂聚合物电池
电压:3.7V, 3.8V, 3.85V
容量:70mAh至75mAh
尺寸:12mm(直径)*5.4mm(高度)
内阻 (IR):180mΩ
[敏感词]充电电流:210~225mA
[敏感词]持续放电电流:140~150mA
工作温度:充电0℃~45℃,放电-20℃~60℃
PPTC自恢复保险丝选型要求:
1、电压:1254可充电式纽扣电池标称电压3.85V,恒压充电至4.4V,以1.2倍过压考量,建议选择耐压6V以上PPTC即可;
2、电流:1254可充电式纽扣电池放电电流非连续模式下[敏感词]500mA,选择保持电流500mA的PPTC即可;
3、小尺寸。

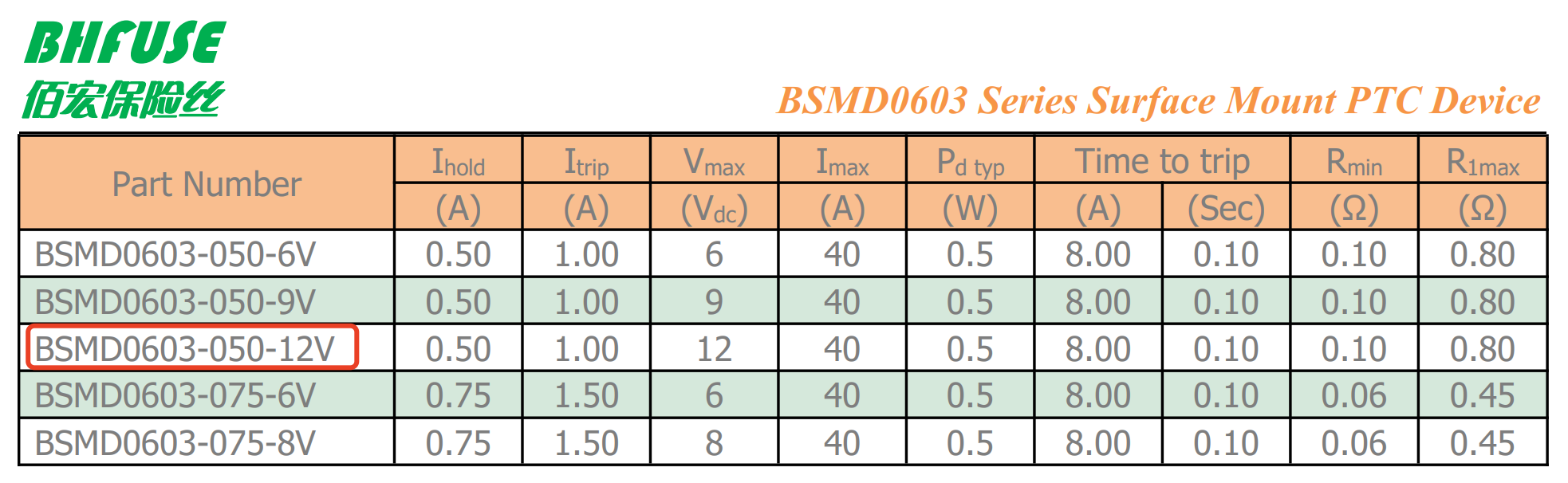

根据以上3点,推荐BHFUSE佰宏自恢复保险丝BSMD0603-050-12V ,0603超小尺寸,[敏感词]工作电压12V,在常温25℃条件下,保持电流0.5A,动作电流1A,工作温度范围-40℃~85℃,典型电性参数如下图所示。
推荐理由如下:
1、低待机功耗:根据P=Ihold*Ihold*R,由上图可得,(BSMD0603-050-12V)的Ihold=0.5A,Rmin=0.1Ω,Rmax=0.8Ω,那么Pmin=0.5*0.5*0.1=0.025W,Pmax=0.5*0.5*0.8=0.2W,即待机状态时的功耗为0.025W~0.2W;
2、0603封装,更小的尺寸,节省更多空间;
3、大量现货,快速试样,快速交货,质优价廉,具有很强的市场竞争力。
